Qualcomm Securitybulletin CVE-2023-33029 漏洞分析

0x01 漏洞信息

description : Memory corruption in DSP Service during a remote call from HLOS to DSP.

根据漏洞描述来看，内存损坏是在 DSP 服务中发生的，具体的触发过程是 HLOS（主机操作系统）向DSP 发送请求并等待相应的过程中。

什么是DSP ?
全称是 Digital Signal Processor , DSP 是一种专门设计来处理数字信号的微处理器。一般在信号处理领域，如图像处理、语音识别等。

什么是HLOS?
HLOS (Host Operating System): 这通常指的是运行在设备主处理器上的操作系统，它负责管理和控制设备的硬件资源，并提供用户界面和服务。

代码库路径：
https://git.codelinaro.org/clo/la/kernel/msm-5.4/-/commit/d4b9e0d3bfcb5213e23f5642cb8dcc1433542303#7b5ee30919fc6e80fe7597966e29bdc13d262367

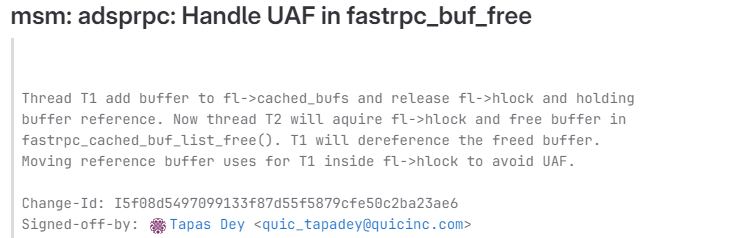

根据其修复的日志信息，可以分析出：

  1. Thread T1 add buffer to fl->cached_bufs and release fl->hlock and holding buffer reference.
    • 线程T1将一个缓冲区（buffer）添加到fl->cached_bufs（可能是一个缓存缓冲区列表）中，然后释放fl->hlock（可能是一个互斥锁），同时保持对缓冲区的引用。
  2. Now thread T2 will acquire fl->hlock and free buffer in fastrpc_cached_buf_list_free().
    • 现在，线程T2将获取fl->hlock，然后在fastrpc_cached_buf_list_free()函数中释放缓冲区。
  3. T1 will dereference the freed buffer.
    • 线程T1将对已释放的缓冲区进行解引用（dereference）。
  4. Moving reference buffer uses for T1 inside fl->hlock to avoid UAF.
    • 为了避免使用后释放（UAF，Use After Free）的错误，建议在fl->hlock内部为T1移动引用缓冲区。

0x02 漏洞相关函数

存在漏洞的函数fastrpc_buf_free

1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
35
36
37
38
39
40
41
42
43
44
45
46
47
48
49
50
51
52
53
54
55
56
57
58
59
60
61
62
63
64
65
66
67
68
69
70
static void fastrpc_buf_free(struct fastrpc_buf *buf, int cache)
{
	struct fastrpc_file *fl = buf == NULL ? NULL : buf->fl;
	int vmid, err = 0, cid = -1;
	if (!fl)
		return;
	if (buf->in_use) {
		/* Don't free persistent header buf. Just mark as available */
		spin_lock(&fl->hlock);
		buf->in_use = false;
		spin_unlock(&fl->hlock);
		return;
	}
	if (cache && buf->size < MAX_CACHE_BUF_SIZE) {
		spin_lock(&fl->hlock);
		if (fl->num_cached_buf > MAX_CACHED_BUFS) {
			spin_unlock(&fl->hlock);
			goto skip_buf_cache;
		}
		hlist_add_head(&buf->hn, &fl->cached_bufs);
		fl->num_cached_buf++;
		spin_unlock(&fl->hlock); // 漏洞修复前
		buf->type = -1;
		spin_unlock(&fl->hlock);  // 漏洞修复后
		return;
	}
skip_buf_cache:
	if (buf->type == USERHEAP_BUF) {
		spin_lock(&fl->hlock);
		hlist_del_init(&buf->hn_rem);
		spin_unlock(&fl->hlock);
		buf->raddr = 0;
	}
	if (!IS_ERR_OR_NULL(buf->virt)) {
		int destVM[1] = {VMID_HLOS};
		int destVMperm[1] = {PERM_READ | PERM_WRITE | PERM_EXEC};
		VERIFY(err, fl->sctx != NULL);
		if (err)
			goto bail;
		if (fl->sctx->smmu.cb)
			buf->phys &= ~((uint64_t)fl->sctx->smmu.cb << 32);
		cid = fl->cid;
		VERIFY(err, VALID_FASTRPC_CID(cid));
		if (err) {
			err = -ECHRNG;
			ADSPRPC_ERR(
				"invalid channel 0x%zx set for session\n",
				cid);
			goto bail;
		}
		vmid = fl->apps->channel[cid].vmid;
		if (vmid) {
			int srcVM[2] = {VMID_HLOS, vmid};
			int hyp_err = 0;
			hyp_err = hyp_assign_phys(buf->phys,
				buf_page_size(buf->size),
				srcVM, 2, destVM, destVMperm, 1);
			if (hyp_err) {
				ADSPRPC_ERR(
					"rh hyp unassign failed with %d for phys 0x%llx, size %zu\n",
					hyp_err, buf->phys, buf->size);
			}
		}
		trace_fastrpc_dma_free(cid, buf->phys, buf->size);
		dma_free_attrs(fl->sctx->smmu.dev, buf->size, buf->virt,
					buf->phys, buf->dma_attr);
	}
bail:
	kfree(buf);
}

线程二要执行的函数 fastrpc_cached_buf_list_free

1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
static void fastrpc_cached_buf_list_free(struct fastrpc_file *fl)
{
	struct fastrpc_buf *buf, *free;
	do {
		struct hlist_node *n;
		free = NULL;
		spin_lock(&fl->hlock);
		hlist_for_each_entry_safe(buf, n, &fl->cached_bufs, hn) {
			hlist_del_init(&buf->hn);
			fl->num_cached_buf--;
			free = buf;
			break;
		}
		spin_unlock(&fl->hlock);
		if (free)
			fastrpc_buf_free(free, 0);
	} while (free);
}

根据漏洞修复的情况来看，唯一的不同的是 buf->type 在修复后，移到了锁的保护中。
如果按照修复前的代码中，当前线程释放锁后，此时如果有其他的线程介入，可能会在当前线程设置buf->type 为 -1 之前，就将 buf 结构体进行释放，收回该结构体的内存区域，接着当前结构体会对 buf->type 解引用，从而造成 UAF 漏洞。

1
2
3
4
5
6
hlist_add_head(&buf->hn, &fl->cached_bufs);
fl->num_cached_buf++;
spin_unlock(&fl->hlock); // 漏洞修复前
buf->type = -1;
spin_unlock(&fl->hlock);  // 漏洞修复后
return;

主要结构体

1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
struct fastrpc_buf {
	struct hlist_node hn;
	struct hlist_node hn_rem;
	struct hlist_node hn_init;
	struct fastrpc_file *fl;
	void *virt;
	uint64_t phys;
	size_t size;
	unsigned long dma_attr;
	uintptr_t raddr;
	uint32_t flags;
	int type;		/* One of "fastrpc_buf_type" */
	bool in_use;	/* Used only for persistent header buffers */
	struct timespec64 buf_start_time;
	struct timespec64 buf_end_time;
};

驱动的函数操作符号

1
2
3
4
5
6
static const struct file_operations fops = {
	.open = fastrpc_device_open,
	.release = fastrpc_device_release,
	.unlocked_ioctl = fastrpc_device_ioctl,
	.compat_ioctl = compat_fastrpc_device_ioctl,
};

定位驱动名称

DEVICE_NAME 的定义在 adsprpc_share.h 头文件内：


0x03 代码路径分析

线程一 的执行路径：
根据fastrpc_buf_free 函数中要到达漏洞分支中，cache 参数不能0，在代码中只能看到如下调用
fastrpc_buf_free(ctx->buf, 1) —>
context_free(struct smq_invoke_ctx *ctx) —>
fastrpc_context_list_dtor(struct fastrpc_file *fl) —>
fastrpc_file_free(struct fastrpc_file *fl) —>
fastrpc_device_release(struct inode *inode, struct file *file) —>

线程二 的执行路径：
fastrpc_cached_buf_list_free 路径分析
fastrpc_cached_buf_list_free(struct fastrpc_file *fl) —>

fastrpc_cached_buf_list_free 函数有两处调用

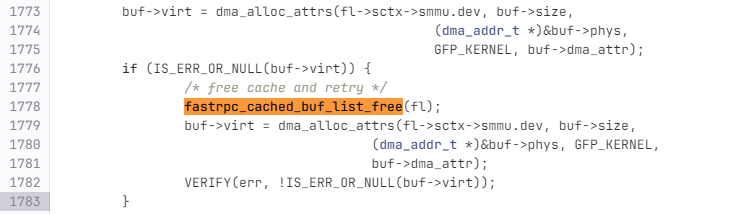

调用一，在 fastrpc_buf_alloc 函数中，需要进入到调用处，需要经过 IS_ERR_OR_NULL 判断指针，所以不是走到这个分支。

IS_ERR_OR_NULL是Linux内核中一个常用的宏，用于检查一个指针是否表示一个错误或者为NULL
如果ptr是错误代码指针或NULL，这个宏返回true（非零值），否则返回false（零值）

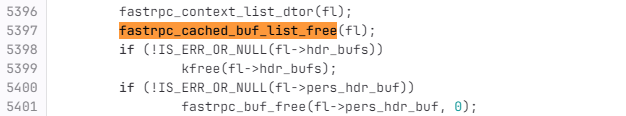

调用二，fastrpc_file_free 函数中，可以看到在这里会分别调用 fastrpc_context_list_dtor 函数和 fastrpc_cached_buf_list_free 函数。

fastrpc_file_free —->
fastrpc_file_free 函数也有两处调用
调用一， fastrpc_device_release 函数中调用，这和上面线程1 执行的路径一样了，大概是使用这个调用。，因为这个调用释放的结构体和线程1 是一致的。

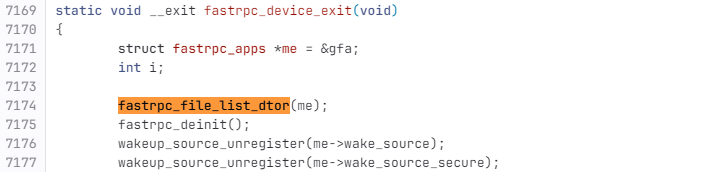

调用二，fastrpc_file_list_dtor(struct fastrpc_apps *me) 函数中调用，然后fastrpc_file_list_dtor 会被
fastrpc_device_exit函数调用，这是驱动退出时要执行的函数。

0x04 漏洞触发原理

这个漏洞跟blackhat 内的NPU CVE-2023-33114 类似，都是条件竞争引发的UAF。我是先看完CVE-2023-33114 后，再分析的本漏洞。

由于漏洞是条件竞争引发的UAF，按照代码路径分析的思路，整个的条件竞争如下图所示：

  • 线程一 在执行到 fastrpc_buf_free(ctx->buf, 1) 内的 spin_unlock 对 &fl 解锁，然后立马线程二在竞争时间内获取到对 &fl 的加锁。
  • 然后线程二会调用 fastrpc_buf_free(free,0) 来直接 对buf 内存直接释放。
  • 最后线程一对 buf 结构体内的指针解引用。但由于在线程二内，已经将buf 结构体的内存空间释放了，所以对 buf ->type 进行解引用时，会操作未知的内存空间，从而导致内存损坏的问题。

Drawing 2024-05-22 10.36.14.excalidraw

分析到这里，整个漏洞的触发流程相当苛刻。

首先是漏洞触发流程的并发，需要多线程执行close 函数，这就意味着调用了close 函数后，要重新调用open函数打开驱动，并不能和ioctl 一样一直不停的调用。

另外在 线程一和线程二 的执行流程中，都会执行fastrpc_file_free 函数内的 fastrpc_context_list_dtor 函数和 fastrpc_cached_buf_list_free 函数，这两个函数会先后执行。

所以线程二在执行close 的时候，也会执行fastrpc_context_list_dtor 函数，这就意味着，线程二要先走完线程一的流程，然后线程一调用fastrpc_context_list_dtor 函数执行到fastrpc_buf_free内对 &hf-hlock 进行解锁，然后线程二才能执行到fastrpc_cached_buf_list_free 函数，走完接下来要触发的条件竞争。
